CNC(Z)601
DREHTISCHE

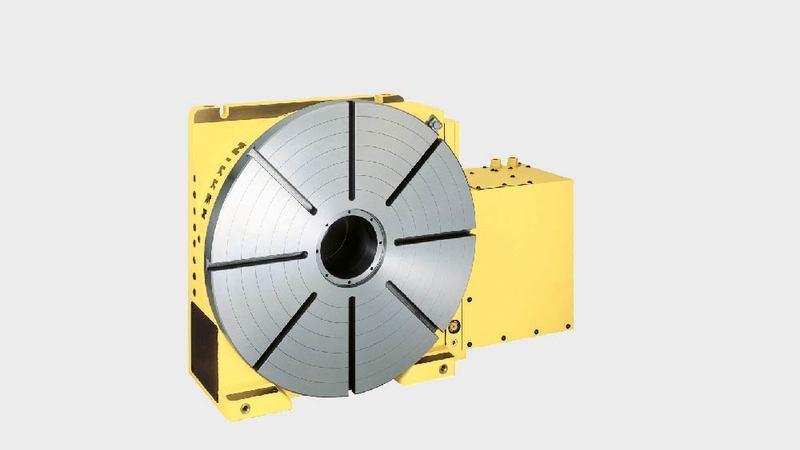

Der NIKKEN CNC601 nutzt ein hydraulisches Klemmsystem mit einem Klemmmoment von 4655 Nm und hat eine Drehzahl 11,1 U/min.
Mit seiner großen Durchgangsbohrung und seinem kraftvollen Klemmsystem bietet der CNC601 eine hohe Festigkeit und Steifigkeit, was ihn ideal zum Bearbeiten großer Werkstücke und zum Fräsen hochfester Materialien macht.
Der CNCZ601 wird standardmäßig mit einem Hochgeschwindigkeitsmotor ausgeliefert, mit dem sich Ihre Investition rasch bezahlt macht.
Der Rundtisch kann mit vielen verschiedenen Motoren und Steuerungen ausgeliefert werden, um Ihren besonderen Anforderungen gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie können sich auch direkt an uns wenden, um mehr zu erfahren.
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)

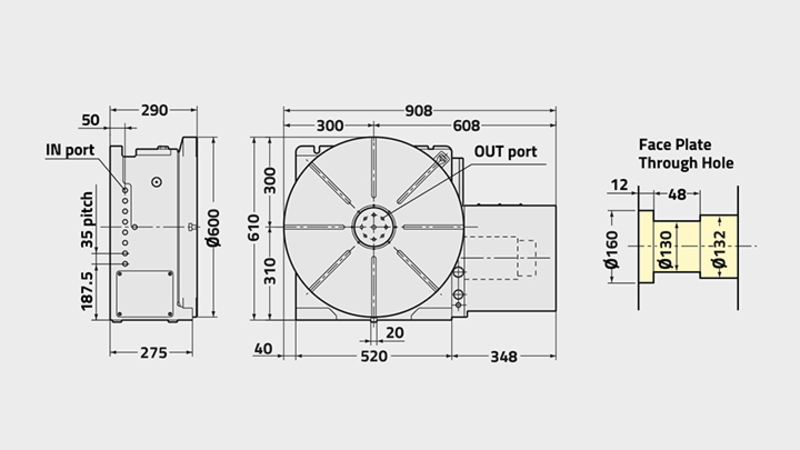

| CNC(Z)601 | |
|---|---|
| Planscheibendurchmesser [Ø mm] | 600 |
| Tischserie / Typ | Groß |
| Standardmotorausrichtung (Option linksseitigerhältlich) | Rechts |
| Durchmesser der Spindelbohrung [Ø mm H7] | 130 |
| Anzahl der Spindeln | 1 |
| Spitzenhöhe [mm] | 310 |
| T-Nutenbreite [mm] | 14 |
| Klemmsystem | Hydraulik |
| Klemmmoment [Nm] | 4655 |
| Trägheitsmoment an der Motorwelle [kg m² x 10³] | 4.9 |
| Servomotor [min-1] | αiF12·2000 |
| Min. Skala [Grad] | 0.001 |
| Drehgeschwindigkeit [min-1] | 11.1 (22.2) |
| Untersetzungsverhältnis | 1/180 (1/90) |
| Teilungsgenauigkeit [s] | 15 |
| Teilungsgenauigkeit Ultrapräzision [s] | - |
| Nettogewicht [kg] | 500 |
| max. zulässiges Werkstückgewicht senkrecht [kg] | 400 |
| max. zulässiges Werkstückgewicht waagrecht [kg] | 800 |
| max. zulässige Axiallast [N] | 150000 |
| max. zulässige Axiallast [FxL Nm] | 5709 |
| max. zulässige Axiallast [F x L Nm] | 16650 |
| max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | 200 |
| Max. Trägheitsmoment [kg m²] | 37 (18.5) |
| Antriebsmoment [Nm] | 864 (690) |
