CNC1200
DREHTISCHE

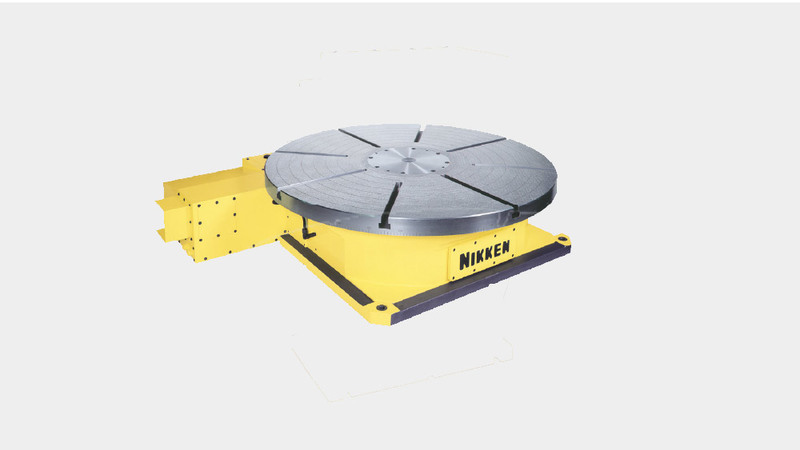

Mit seiner unerreichten Genauigkeit ist der CNC1200 einer unserer bislang vielseitigsten Rundtische.
Die CNC1200 wurde aus Materialien mit hoher Haltbarkeit hergestellt und verfügt über ein Modul von 10, ein kraftvolles Klemmsystem, und ultrahohe Festigkeit. Durch die hochwertigen Materialien behält er seine hohe Präzision auch bei dauerhafter Nutzung. Der CNC1200 ist auf die Nutzung in den Branchen Luft- und Raumfahrt sowie Energiewirtschaft ausgelegt und ideal zum Indexieren und zur Simultanbearbeitung großer Werkstücke geeignet.
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)
| CNC1200 | |
|---|---|
| Planscheibendurchmesser [Ø mm] | 1200 |
| Tischserie / Typ | Extragroß |
| Standardmotorausrichtung (Option linksseitig erhältlich) | Rechts |
| Durchmesser der Spindelbohrung [Ø mm H7] | 300 |
| Anzahl der Spindeln x Steigung [mm] | 1 |
| Mittenhöhe [mm] | Nur Horizontal |
| Mittenhöhe [mm] | 22 (Optional) |
| Klemmsystem | Hydraulisch |
| Klemmmoment [Nm] | 18000 |
| Trägheitsmoment an der Motorwelle [kg m² x 10³] | - |
| Servomotor [min-1] | αiF22·2000 |
| kleinstes Inkremental [Grad] | 0.001 |
| Drehgeschwindigkeit[min-1] | 5.5 |
| Untersetzungsverhältnis | 1/360 |
| Teilungsgenauigkeit [s] | 15 |
| Teilungsgenauigkeit Ultrapräzision [s] | ±3 |
| NEttogewicht [kg] | 1850 |
| max. zulässiges Werkstückgewicht senkrecht [kg] | - |
| max. zulässiges Werkstückgewicht waagrecht [kg] | 7000 |
| max. zulässige Achslast [N] | 375000 |
| max. zulässige Achslast [FxL Nm] | 24080 |
| max. zulässige Achslast [F x L Nm] | 67500 |
| max. zulässige Achslast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | - |
| Max. Trägheitsmoment [kg m²] | 1300 |
| Antriebsmoment [Nm] | 3168 |
