Der NIKKEN CNC202-2W erbringt eine für einen pneumatisch klemmenden und mehrspindligen CNC-Rundtisch außergewöhnliche Leistung und verbessert dabei die Flexibilität und Produktivität, was es Ihnen möglich macht, Komponenten mit weniger Aufspannungen in Serie zu produzieren.

Durch das gleichzeitige Spannen und Bearbeiten mehrer Bauteile eignet sich der CNC202-2W ideal für die Serienproduktion kleiner Bauteile.

Auch bei Verwendung mehrerer Spindeln im CNC202-2W macht dieser in Sachen Leistung keinerlei Kompromisse und verspricht wie die übrige NIKKEN CNC-Rundtische eine Verbesserung der Produktivität bei gleichbleibend unerreicht hoher Präzision und Steifigkeit.
Der CNC202-2W ist außerdem mit einem Hochgeschwindigkeitsmotor lieferbar um noch gezielter auf Ihre Bedürfnisse eingehen zu können.

Der Rundtisch kann mit vielen verschiedenen Motoren geliefert werden, um Ihren Anforderungen hinsichtlich der Maschinensteuerung gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie wenden sich direkt an uns, um mehr zu erfahren.

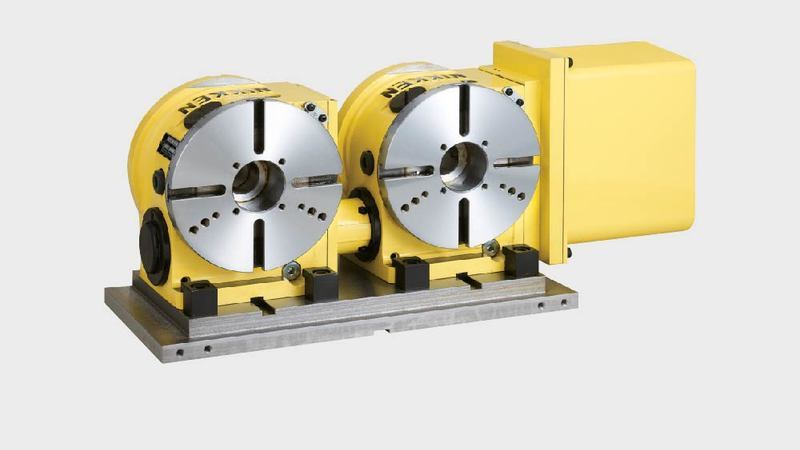

CNC202-2W Drehtisch
Technisches Diagramm des Drehtisches CNC202-2W

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNC202-2W
Planscheibendurchmesser [Ø mm] 200
Tischserie / Typ Multi-Spindel
Standardmotorausrichtung (Option linksseitig erhältlich) Ansicht von Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 60
Anzahl der Spindeln x Abstand [mm] 2 x 250
Mittenhöhe [mm] 175
T-Nutenbreite [mm] 12
Klemmsystem Luft
Anzugsmoment [Nm] 303
Trägheit an der Motorwelle [kg m² x 10³] 0.13
Servomotor [min-1] αiF8·3000
Min. Skala [Grad] 0.001
Drehgeschwindigkeit [min-1] 33.3
Gesamtuntersetzungsverhältnis 1/90
Indexiergenauigkeit [s] ±20
Indexiergenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 120
max. zulässiges Werkstückgewicht senkrecht [kg] 100
max. zulässiges Werkstückgewicht waagrecht [kg] 200
max. zulässige Axiallast [N] 18000
max. zulässige Axiallast [F x L Nm] 542
max. zulässige Axiallast [F x L Nm] 690
max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] -
Max. Trägheitsmoment [kg m²] 0.5
Antriebsmoment [Nm] 144
