Der für die Anforderungen der Öl- und Gasbranche konzipierte CNCB450T Rundtisch ist die perfekte Lösung für die Bearbeitung von Stangenmaterial mit großem Durchmesser.

Mit seiner hohen Leistung und Genauigkeit kann der CNCB450T Durchgangsbohrungen in Werkstücken bearbeiten und besitzt ein kraftvolles hydraulisches Klemmsystem. Mit einem oben montierten Motor maximiert auch der CNCB450T Freiräume und ermöglicht einen leichten Zugang. Wie alle NIKKEN-Produkte ist der CNCB450T auf hohe Leistung, einfache Wartung und lange Lebensdauer ausgelegt.

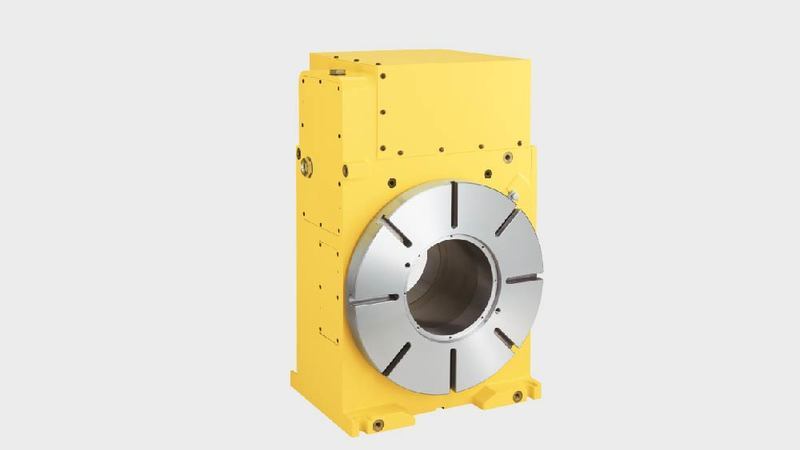

CNCB450T Drehtisch

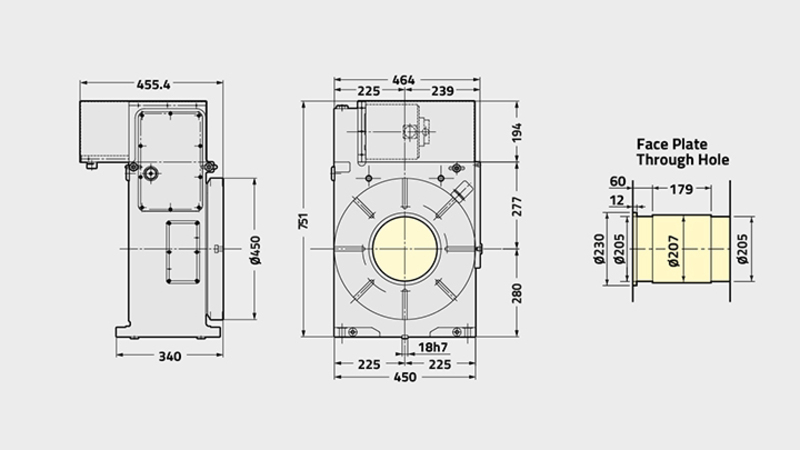

Technisches Diagramm des Drehtischs CNCB450T

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNCB450T
Planscheibendurchmesser [Ø mm] 450
Tischserie / Typ Großer Durchlass
Standardmotorausrichtung Oben Montiert
Durchmesser der Spindelbohrung [Ø mm H7] 205
Anzahl der Spindeln[mm] 1
Mittenhöhe [mm] 280
T-Nutenbreite [mm] 18
Klemmsystem Hydraulisch
Anzugsmoment [Nm] 3870
Trägheit an der Motorwelle [kg m² x 10³] 2.8
Servomotor [min-1] αiF12·2000
Min. Skala [Grad] 0.001
Rotationsdrehzahl [min-1] 25.0 (50.0)
Gesamtuntersetzungsverhältnis 1/120 (1/60)
Indexiergenauigkeit [s] 15
Indexiergenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 330
max. zulässiges Werkstückgewicht senkrecht [kg] 350
max. zulässiges Werkstückgewicht waagrecht [kg] 700
max. zulässige Axiallast [N] 63720
max. zulässige Axiallast [F x L Nm] 3531
max. zulässige Axiallast [F x L Nm] 5990
max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] 150
Max. Trägheitsmoment [kg m²] 17
Antriebsmoment [Nm] 576
