NCT(Z)200E
DREHTISCHE

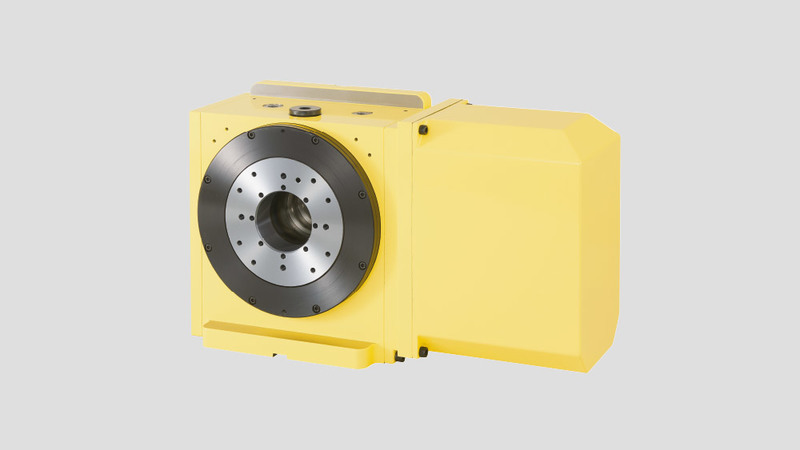

Der NIKKEN NCT200E ist der kompakte Drehtisch, den es zu schlagen gilt. Mit einem außergewöhnlichen Klemmmoment von 900 Nm und einer um 25% erhöhten Steifigkeit ist der NCT200 der ultimative kompakte Drehtisch und kostengünstig noch dazu!
Mit dem NCT200 können Sie die Bedienereingriffe reduzieren, Komponenten mit erheblich weniger Operationen fertigstellen und die Maschinenkapazität maximieren, um die Produktivität zu steigern und Ihre Investition rasch wieder hereinzuholen.
Der Unterschied zwischen dem NCT200 und dem NCT200E liegt darin, dass der NCT200 mit einer Planscheibe ausgeliefert wird, der NCT200E nicht.
Der NCTZ200E wird standardmäßig mit einem Hochgeschwindigkeitsmotor ausgeliefert, mit dem sich Ihre Investition rasch bezahlt macht.
Der Rundtisch kann mit vielen verschiedenen Motoren geliefert werden, um Ihren Anforderungen hinsichtlich der Maschinensteuerung gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie wenden sich direkt an uns, um mehr zu erfahren.
.jpg)
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)

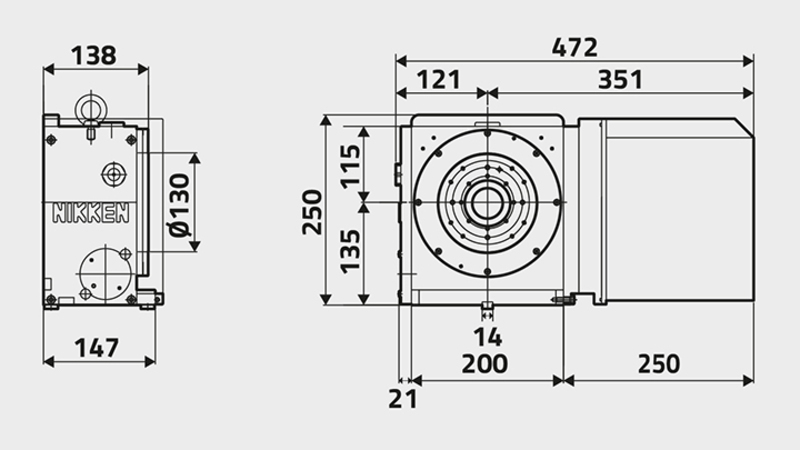

| NCT(Z)200E | |
|---|---|
| Planscheibendurchmesser [Ø mm] | 130 |
| Tischserie / Typ | Kompakt |
| Standardmotorausrichtung (Option linksseitig erhältlich) | Rechts |
| Durchmesser der Spindelbohrung [Ø mm H7] | 60 |
| Anzahl der Spindeln | 1 |
| Spitzenhöhe [mm] | 135 |
| T-Nutenbreite [mm] | - |
| Klemmsystem | Pneumatik |
| Klemmmoment [Nm] | 900 |
| Trägheitsmoment an der Motorwelle [kg m² x 10³] | 0.1 |
| Servomotor [min-1] | αiF4·3000 |
| Min. Skala [Grad] | 0.001 |
| Drehgeschwindigkeit [min-1] | 33.3 (66.6) |
| Untersetzungsverhältnis | 1/90 (1/45) |
| Teilungsgenauigkeit [s] | ±20 |
| Teilungsgenauigkeit Ultrapräzision [s] | - |
| Nettogewicht [kg] | 65 |
| max. zulässiges Werkstückgewicht senkrecht [kg] | 100 |
| max. zulässiges Werkstückgewicht waagrecht [kg] | 200 |
| max. zulässige Axiallast [N] | 18000 |
| max. zulässige Axiallast [FxL Nm] | 677 |
| max. zulässige Axiallast [F x L Nm] | 690 |
| max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | 60 (30) |
| Max. Trägheitsmoment [kg m²] | 1.1 (0.5) |
| Antriebsmoment [Nm] | 151 (121) |
