Der NSVX400 ist einer unserer bislang leistungsfähigsten Rundtische und bietet eine unglaubliche Genauigkeit und überdurchschnittliche zulässige Achsbelastung.

Der für die Nutzung in der Öl- und Gasindustrie konzipierte NSVX400 verfügt über ein exzellentes hydraulisches Klemmsystem, zur idealen Bearbeitung hochfester Materialien, auch bei hohen Zustellungen.

Der auch mit einem oben montierten Motor erhältliche NSVX400T optimiert Freiräume und ermöglicht einen leichten Zugang.

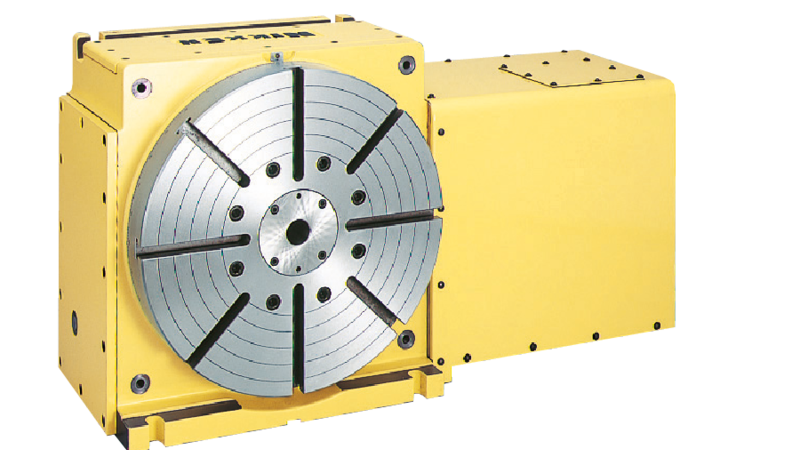

NSVX400 Drehtisch

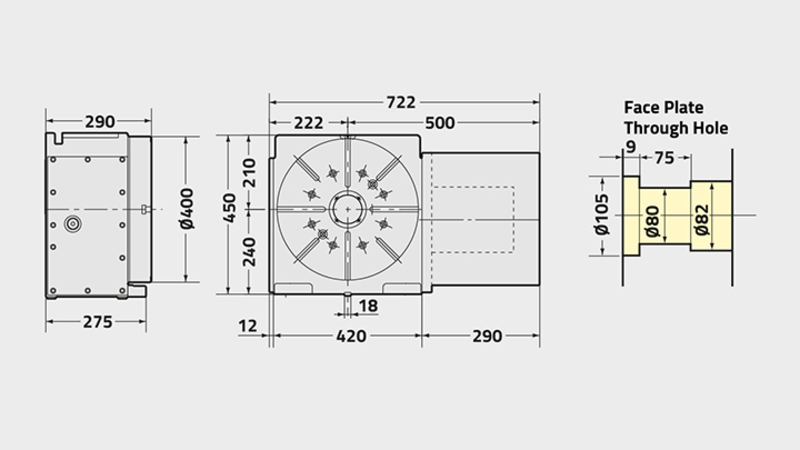

Technisches Diagramm des Drehtischs NSVX400

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

NSVX400
Planscheibendurchmesser [Ø mm] 400
Tischserie / Typ Hirth-Verzahnung
Standardmotorausrichtung (Option linksseitig erhältlich)  Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 80
Anzahl der Spindeln 1
Spitzenhöhe [mm] 240
T-Nutenbreite [mm] 14
Klemmsystem Hydraulisch
Klemmmoment [Nm] 5880
Trägheitsmoment an der Motorwelle [kg m² x 10³] 2.9
Servomotor [min-1] αiF12·2000
kleinstes Inkrement [Grad] 1/0.001
Drehgeschwindigkeit [min-1] 22.2
Untersetzungsverhältnis 1/90
Teilungsgenauigkeit [s] ±2
Teilungsgenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 325
max. Werkstückgewicht senkrecht [kg] 250
max. Werkstückgewicht waagrecht [kg] 500
max. zulässige Axiallast [N] 58800
max. Axiallast [FxL Nm] 5880
max. Axiallast [F x L Nm] 3920
max. Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] 100
Max. Trägheitsmoment [kg m²] 6.4
Antriebsmoment [Nm] 432
